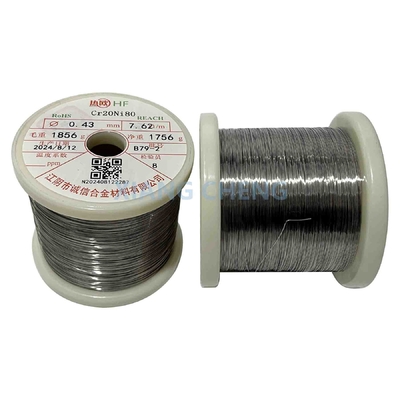

Cr20Ni80/80Ni20Cr/NiCr8020 Nickelchromdrahtlegierung Heizungselement Antioxidation

MOQ:	5 Kilo
Standard Packaging:	Verpackt mit wasserdichtem Papier oder Websack, in Paletten oder Holzkoffer.
Delivery Period:	3 Tage
Zahlungs-Methode:	T/T, D/P
Supply Capacity:	30 Tonnen pro Tag

Detail-Informationen

Produkt-Beschreibung

Ausführliche Information

Herkunftsort

China

Markenname

Senphus

Zertifizierung

ISO9001

Modellnummer

Die Größe der Verpackung ist nicht mehr als 0,01 mm.

Herkunftsort:

aus China

mit einem Gehalt an Kohlenwasserstoffen von mehr als 10 GHT

Anwendung:

Heizungselement und Widerstand

Farbe:

Glanz Silber oder dunkelgrau

Dichte:

Widerstandsfähigkeit bei 20 °C:

1.09±0.05

Schmelzpunkt (℃):

Wärmeleitfähigkeit KJ/mh °C:

Verlängerung beim Bruch ((%)):

Hervorheben:

Cr20Ni80 Nickelchromdraht

Nickelchromdrahtheizung

Antioxidationsdraht mit Cr20ni80-Wert

Produkt-Beschreibung

Cr20Ni80/80Ni20Cr/NiCr8020 Nickelchromdrahtlegierung Heizungselement Antioxidation

Cr20Ni80(auch bekannt als80Ni20CroderNiCr8020) ist eine Nickelchromlegierung, bestehend aus etwa 20% Chrom und 80% Nickel. Sie ist wegen ihrer hervorragenden Beständigkeit gegen Oxidation und Korrosion, insbesondere bei hohen Temperaturen, sehr geschätzt.Der hohe Nickelgehalt erhöht seine Beständigkeit gegen saure und alkalische Umgebungen, während Chrom eine schützende Oxidschicht bietet, die seine Haltbarkeit und Oxidationsbeständigkeit verbessert.

Diese Legierung ist dafür bekannt, ihre Festigkeit und Stabilität bei extremen Temperaturen, typischerweise bis zu 1.100 ° C (2.012 ° F), aufrechtzuerhalten, was sie ideal für Anwendungen bei hoher Hitze macht.Es bietet auch gute mechanische Eigenschaften, z. B. Festigkeit, Duktilität und Abnutzungs- und Müdigkeitsbeständigkeit.

Cr20Ni80wird häufig in Anwendungen wieHeizungselemente,Bauteile für elektrische Öfen,Widerstände, undIndustrieausrüstungEs ist ein zuverlässiges Material für den Einsatz in Industriezweigen wie elektrische Heizung, chemische Verarbeitung und Hochtemperaturanwendungen.

Chemische Zusammensetzung Wt. % Cr20Ni80	%	Ni	Fe	C	- Ja.	In	P	S	Die	Das ist alles.
	Min.				0.75				20
	Maximal	Ruhe	1	0.08	1.6	0.6	0.02	0.015	23	0.5

Handelscode

Großbritannien	JIS	ASTM	DIN EN/DIN	GOST
Cr20Ni80	NCHW-1 NCHR-1	80Ni20Cr	NiCr8020	H20N80-Н

Hauptmerkmale von Ni-Cr- und Ni-Cr-Fe-Legierungen für die elektrische Heizung

Typ Leistung		Cr30Ni70	Cr15Ni60	Cr20Ni35	Cr20Ni80	Cr20Ni30	Cr25Ni20
Haupt chemische Zusammensetzung	Ni	Ruhe	55.0-61.0	34.0-37.0	Ruhe	30.0-34.0	19.0-22.0
	Die	28.0-31.0	15.0-18.0	18.0-21.0	20.0-23.0	18.0-21.0	24.0-26.0
	Fe	≤ 10	Ruhe	Ruhe	≤ 10	Ruhe	Ruhe
Max. Dauerbetriebstemperatur des Bauteils (°C)		1250	1150	1100	1200	1100	1050
Widerstandsfähigkeit bei 20 °C ((μΩm)		1.18 ± 0.05	1.12 ± 0.05	10,04 ± 0.05	1.09 ± 0.05	10,06 ± 0.05	0.95 ± 0.05
Dichte ((g/cm3)		8.10	8.20	7.90	8.40	7.90	7.15
Wärmeleitfähigkeit (KJ/m·h·°C)		45.2	45.2	43.8	60.3	43.8	43.8
Expansionskoeffizient der Linien (α×10-6/°C)		17.0	17.0	19.0	18.0	19.0	19.0
Schmelzpunkt (ca.) ((°C)		1380	1390	1390	1400	1390	1400
Abweichung beim Bruch (%)		> 20	> 20	> 20	> 20	> 20	> 20
Mikrographische Struktur		Austenit	Austenit	Austenit	Austenit	Austenit	Austenit
Magnetische Eigenschaften		nicht magnetisch	Magnetisch schwach	Magnetisch schwach	nicht magnetisch	Magnetisch schwach	nicht magnetisch
Anmerkung:Die verschiedenen Grade der elektrischen Widerstandslegierungen werden mit der Menge an Seltenerd-, Titan- und anderen Spurenelementen gemischt.Um die Verarbeitungsleistung zu verbessern und die Lebensdauer zu verlängern.

Zu den wichtigsten Merkmalen von Cr20Ni80 gehören:

Hohe elektrische Widerstandsfähigkeit:

Cr20Ni80 weist eine hohe elektrische Widerstandsfähigkeit von ca. 1,09 μΩ·m bei 20 °C auf, was für Anwendungen, bei denen hohe Widerstandswerte in einem kleinen Volumen erforderlich sind, von Vorteil ist.

Temperaturwiderstandskoeffizient (TCR):

Die Legierung weist einen niedrigen TCR von weniger als 200 ppm/°C im Bereich von 20°C bis 1000°C auf, was auf minimale Widerstandsänderungen bei Temperaturänderungen hindeutet.

Korrosions- und Oxidationsbeständigkeit:

Cr20Ni80 weist eine hervorragende Beständigkeit gegen Korrosion und Oxidation auf, insbesondere in oxidierenden Umgebungen, wobei sich bei hohen Temperaturen eine schützende Chrom-Oxid-Schicht bildet.

Mechanische Festigkeit:

Die Legierung besitzt eine gute mechanische Festigkeit mit einer Zugfestigkeit von mindestens 650 MPa und einer Dehnungsrate von 20% bei Raumtemperatur.

Thermische Eigenschaften:

Cr20Ni80 hat eine Wärmeleitfähigkeit von 15 W/(m·K) bei 20 °C und einen Wärmeausdehnungskoeffizienten von 18 x 10−6/°C, was zu seiner Stabilität und Leistung bei hohen Temperaturen beiträgt.

Leistung bei hohen Temperaturen

Es kann in Luft bis zu 1200 °C kontinuierlich verwendet werden, so dass es sich für hochtemperature Heizelemente und andere Bauteile eignet, die eine langfristige Stabilität bei erhöhten Temperaturen erfordern.

Verarbeitung und Formfähigkeit:

Cr20Ni80 kann durch verschiedene Verfahren verarbeitet werden, einschließlich Kaltwalzen, Heißwalzen und Zeichnen, was Flexibilität bei der Herstellung von Heizungselementen und anderen Komponenten bietet.

Diese Eigenschaften machen Cr20Ni80 zu einem idealen Material für Hochtemperatur-Elektrothermeanwendungen, bei denen Widerstandstabilität, Korrosionsbeständigkeit und mechanische Festigkeit von entscheidender Bedeutung sind.

Anwendungen:

Heizungselemente: Cr20Ni80 wird aufgrund seiner hohen Oxidations- und Korrosionsbeständigkeit in Heizelementen für Haushalts- und Industriegeräte weit verbreitet verwendet,vor allem bei häufiger Umschaltung oder bei großen Temperaturschwankungen.
Industrieöfen: Die Legierung wird in industriellen Elektroöfen, Emalieröfen und anderen Hochtemperaturanwendungen eingesetzt, bei denen ihre Widerstandsfähigkeit gegen Temperaturen bis zu 1200 °C (2190 °F) entscheidend ist.
Elektrische Widerstandselemente: Bekannt für seine hohe elektrische Widerstandsfähigkeit und seinen niedrigen Temperaturwiderstandskoeffizienten, ist Cr20Ni80 ideal für Widerstände in hochtemperaturen Umgebungen.
Metallumhüllte Tubulelemente: Cr20Ni80 wird bei der Herstellung von metallverhüllten Rohrheizelementen verwendet, die für verschiedene industrielle Heizverfahren unerlässlich sind.
Elemente der Patronen: Die Legierung wird auch in Patronenelementen verwendet und bietet eine zuverlässige Leistung bei Hochtemperaturheizungen.
Hochwertige, hitzebeständige Stahlkonstruktionen: Komponenten wie hochtemperaturfähige Maschenbänder und Brennrahmen profitieren von der Festigkeit und Widerstandsfähigkeit der Legierung gegen hohe Temperaturen.
Heizdrähte: Cr20Ni80 wird bei der Herstellung von Heizleitungen für elektrische Heizrohre und hochwertige elektrische Haushaltsheizungen verwendet.

Diese Anwendungen nutzen die überlegenen Eigenschaften von Cr20Ni80, einschließlich hoher elektrischer Widerstandsfähigkeit, ausgezeichneter Hochtemperaturfestigkeit und guter Korrosionsbeständigkeit,so dass es für hohe Temperaturen und anspruchsvolle Umgebungen geeignet ist.

Technische Daten von Drähten

Ich bin nicht hier.	Querschnittsfläche (mm2)	Gewicht/Meter (g/m)	Widerstand/Meter bei 20 °C (Ω/m)	Ich bin nicht hier.	Querschnittsfläche (mm2)	Gewicht/Meter (g/m)	Widerstand/Meter bei 20 °C (Ω/m)
0.018	0.000255	0.002117	mit einer Breite von nicht mehr als 20 mm	0.25	0.04909	0.4074	20.88-23.54
0.020	0.000314	0.002606	2940 bis 3740	0.28	0.06158	0.5111	16.64 bis 18.76
0.022	0.000380	0.003154	2440 bis 3100	0.30	0.07069	0.5867	14.49 bis 16.35
0.025	0.000491	0.004075	1880 bis 2400	0.32	0.07548	0.6265	12.74 bis 14.36
0.028	0.000616	0.005113	1530 bis 1870	0.33	0.08553	0.7099	12.20-13.40
0.030	0.000707	0.005868	1338 bis 1696	0.38	0.1134	0.9412	9.13-10.09
0.032	0.000804	0.006673	1180 bis 1440	0.40	0.1257	1.0433	8.24-9.108
0.035	0.000962	0.007985	981 bis 1200	0.41	0.132	1.0956	7.68-8.89
0.040	0.001257	0.01043	780.7-954.1	0.45	0.159	1.3197	6.51 bis 7.196
0.045	0.00159	0.0132	594 bis 726	0.50	0.1963	1.6293	5.273-5.829
0.050	0.001963	0.01629	499.6-610.6	0.55	0.2376	1.9721	4.518-4.994
0.055	0.00238	0.01975	407-477	0.60	0.2827	2.3464	3.797 bis 4.197
0.063	0.00312	0.02590	321.41 bis 377.31	0.65	0.3318	2.7539	3.235-3.575
0.070	0.00385	0.03196	260.5-305.9	0.70	0.3848	3.1938	2.789-3.083
0.080	0.005027	0.04172	199.5-234.1	0.75	0.4418	3.6669	2.43-2.686
0.090	0.006362	0.0528	157.6-185.0	0.80	0.5027	4.1724	2.136-2.36
0.100	0.007854	0.0652	127.7-149.9	0.85	0.5674	4.7094	1.891-2.091
0.110	0.009852	0.08177	105.5-123. Das ist nicht wahr.9	0.90	0.6362	5.2805	1.687-1.865
0.120	0.01227	0.1018	88.67 bis 104.1	0.95	0.7088	5.883	1.46-1.62
0.140	0.01539	0.1277	65.85 bis 75.77	1.00	0.7854	6.5188	1.367-1.511
0.150	0.01767	0.1467	56.75-66.63	1.10	0.9503	7.8875	1.13-1.26
0.160	0.02011	0.01669	50.42-58.00	1.12	0.9852	8.1772	1.05-1.17
0.170	0.022700	0.1884	44.18-51.86	1.18	1.0936	9.0769	0.95-1.05
0.180	0.02545	0.2112	40.26-45.40	1.20	1.313	10.8979	0.79 zu 0.87
0.190	0.02835	0.2353	35.37-41.53	1.30	1.327	11.0141	0.78-0.86
0.200	0.03142	0.2608	32.62 bis 36.78	1.40	1.539	12.7737	0.70 zu 0.77
0.212	0.035300	0.2930	28.41 bis 33.35	1.50	1.767	14.6661	0.60 zu 0.67
0.220	0.03801	0.3155	26.65 bis 30.39	1.60	2.011	16.8924	0.52 bis 0.58

Die Toleranz oder der Durchmesser der Drähte

Kabel	Ich habe dich nicht gesehen.	Toleranz
	0.018-0.025	±0.001
	0.028-0.035	±0.0015
	0.040-0.055	±0.002
	0.070	±0.0025
	0.08-0.10	±0.003
	0.11-0.14	±0.004
	0.16-0.20	±0.005
	0.22-0.25	±0.006
	0.28-0.30	±0.007
	0.32-0.40	±0.01
	0.41-0.50	±0.015
	0.55 bis 0.80	+0,02/-0.03
	0.85-1.00	+0,02/-0.03
	1.10-1.50	±0.03
Anmerkung:Spezifische Spezifikationen können auf Wunsch des Kunden hergestellt werden.

Technische Daten des Bandes

Stärke × Breite ((mm))	Widerstand/Meter ((20 °C) (Ω/m)	Oberfläche/Ohm (20°C) (cm)²/Ω)	Gewicht/Meter (g/m)	Fläche/Meter (cm)²/m)
0.09x2.5	5.27	9.84	1.72	51.8
0.08x0.2	74	0.0756	0.122	5.6
0.08x0.3	49.4	0.154	0.183	7.6
0.08x0.4	37	0.259	0.244	9.6
0.08x0.5	29.6	0.392	0.305	11.6
0.08x0.6	24.7	0.551	0.367	13.6
0.08x0.7	21.2	0.737	0.428	15.6
0.08x0.8	18.5	0.951	0.489	17.6
0.08x0.9	16.5	1.19	0.55	19.6
0.08x1.0	14.8	1.46	0.611	21.6
0.08x1.2	12.3	2.07	0.733	25.6
0.08x1.5	9.87	3.2	0.916	31.6
0.08x1.8	8.23	4.57	1.1	37.6
0.08x2.0	7.4	5.62	1.22	41.6
0.07x0.2	84.6	0.0638	0.107	5.4
0.07x0.3	56.4	0.131	0.16	7.4
0.07x0.4	42.3	0.222	0.214	9.4
0.07x0.5	33.9	0.337	0.267	11.4
0.07x0.6	28.2	0.475	0.321	13.4
0.07x0.7	24.2	0.637	0.374	15.4
0.07x0.8	21.2	0.822	0.428	17.4
0.07x0.9	18.8	1.03	0.481	19.4
0.07x1.0	16.9	1.26	0.535	21.4
0.07x1.2	14.1	1.8	0.641	25.4
0.07x1.5	11.3	2.78	0.802	31.4
0.06x0.2	98.7	0.0527	0.0916	5.2
0.06x0.3	65.8	0.109	0.137	7.2
0.06x0.4	49.4	0.186	0.183	9.2
0.06x0.5	39.5	0.284	0.229	11.2
0.06x0.6	32.9	0.401	0.275	13.2
0.06x0.7	28.2	0.539	0.321	15.2
0.06x0.8	24.7	0.697	0.367	17.5
0.06x0.9	21.9	0.875	0.412	19.2
0.06x1.0	19.7	1.07	0.458	21.2
0.06x1.2	16.5	1.53	0.55	25.2
0.05x0.2	118	0.0422	0.0764	5.00
0.05x0.3	79	0.0886	0.115	7.00
0.05x0.4	59.2	0.152	0.153	9.00
0.05x0.5	47.4	0.232	0.191	11.00
0.05x0.6	39.5	0.329	0.229	13.00
0.05x0.7	33.9	0.443	0.267	15.0
0.05x0.8	29.6	0.574	0.305	17.0
0.05x0.9	16.3	0.722	0.344	19.0
0.05x1.0	23.7	0.886	0.382	21.0
Das Band wird durch den Draht gerollt, die tatsächliche Querschnittsfläche des Bandes ist 8% kleiner als durch das Rechteck berechnet.

Cr20Ni80/80Ni20Cr/NiCr8020 Nickelchromdrahtlegierung Heizungselement Antioxidation 0
