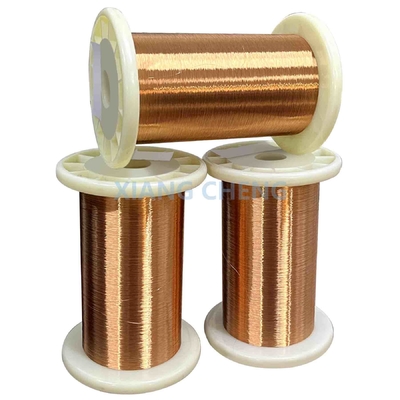

6J12/6J12P/6J12X Widerstandsdraht Kupfer Mangan Nickel OEM Für Heizungssystem

MOQ:	5 Kilo
Standard Packaging:	Verpackt mit wasserdichtem Papier oder Websack, in Paletten oder Holzkoffer.
Delivery Period:	3 Tage
Zahlungs-Methode:	T/T, D/P
Supply Capacity:	30 Tonnen pro Tag

Detail-Informationen

Produkt-Beschreibung

Ausführliche Information

Herkunftsort

China

Markenname

Senphus

Zertifizierung

ISO9001

Modellnummer

6J12/6J12P/6J12X

Herkunftsort:

Jiangsu, China

Manganin

Anwendung:

Widerstandselemente und Shuntwiderstände in Präzisionsinstrumenten

Farbe:

Messinggelb

Produktbezeichnung:

6J12 Mangandraht

Volumenwiderstand (μΩ·m):

0.47 ± 0.03

Anwendungstemperatur:

Widerstands-Temperaturkoeffizient (β × 10-6 °C-1):

-0,7 ~ 0

Thermische EMF-Rate für Kupfer:

Hervorheben:

6J12 Mangan-Widerstandsdraht

OEM-Manganin-Widerstandsdraht

6J12 Widerstandsdraht zur Heizung

Produkt-Beschreibung

6J12/6J12P/6J12X Widerstandsdraht Kupfer Mangan Nickel OEM Für Heizungssystem

Die6J12-Legierdrahtist ein Material des Mangan-Typs, das hauptsächlich aus Kupfer (Cu), Nickel (Ni) und Mangan (Mn) besteht. Es ist speziell für hochpräzise Anwendungen mit stabilem elektrischen Widerstand konzipiert,niedrige thermische elektromotorische Kraft (EMF), und minimale Temperaturwiderstandskoeffizient (TCR).

Der 6J12-Glasdraht bietet langfristige Stabilität, hohe Haltbarkeit und gleichbleibende elektrische Leistung unter unterschiedlichen Umweltbedingungen.so dass es eine beliebte Wahl in wissenschaftlichen und industriellen Bereichen ist.

Zusammenfassend lässt sich sagen, dass 6J12 eine hohe Widerstandsfähigkeit, einen niedrigen TCR und eine Korrosionsbeständigkeit kombiniert, was es für präzise elektrische und temperaturempfindliche Anwendungen unverzichtbar macht.

Chemische Zusammensetzung

Name	Typ	Hauptchemische Zusammensetzung in %
Name	Typ	- Was?	In	Ni	- Ja.
Manganin	6J12	Ruhe	11 bis 13	2 bis 3	/
F1 Manganin	6J8	Ruhe	8 bis 10	/	1 bis 2
F2 Mangan	6J13	Ruhe	11 bis 13	2 bis 5	/

Volumenwiderstand für Drähte, Bleche und Bänder

Name	Typ	Volumenwiderstand (μΩ·m)
Manganin	6J12	0.47 ± 0.03
F1 Manganin	6J8	0.35 ± 0.05
F2 Mangan	6J13	0.44 ± 0.04

Durchschnittlicher Widerstands-Temperaturkoeffizient von Constantan

Name		Anwendungstemperatur	Prüftemperatur	Widerstands-Temperaturkoeffizient		Durchschnittlicher Widerstands-Temperaturkoeffizient
				α × 10^-6°C^{- Nein.}	β × 10^-6°C^{- Nein.}	α×10-6 °C-1
Mangandraht, in Blech	Stufe 1	5 bis 45	10, 20, 40	-3 ~ + 5	-0,7 ~ 0	/
	Stufe 2			-5 ~ +10
	Stufe 3			-10 ~ +5
F1 Mangandraht, Blech		10 bis 80	10, 20, 40	-5 ~ +10	-0,25 ~ 0	/
F2 Mangandraht, Blech		10 bis 80		0 ~ + 40	-0,7 bis 1	/

Verlängerung

Ich habe dich nicht gesehen.	Verlängerungsrate (Lo=200 mm), %
0.05	6
> 0,05 ~ 010	8
> 0,10 bis 0,50	12
> 050	15

Thermische EMF-Rate für Kupfer

Name	Typ	Temperatur	Durchschnittliche thermische EMF-Rate für Kupfer
Manganin	6J12	0 bis 100	1
F1 Manganin	6J8	0 bis 100	2
F2 Mangan	6J13	0 bis 100	3
Anmerkung: Die Wärme-EMF-Rate für Kupfer ist ein absoluter Wert

Das Nettogewicht pro Spule

(Durchschnittlich)	Nettogewicht (g)	(Durchschnittlich)	Nettogewicht (g)
0.02 bis 0.025	5	> 0,28 ~ 0.45	300
> 0,025 ~ 0,03	10	> 0,45 ~ 0.63	400
> 0,03 ~ 0.04	15	> 0,63 ~ 0.75	700
> 0,04 ~ 0.06	30	> 0,75 bis 118	1200
> 0,06 ~ 0.08	60	> 1,18 ~ 2.50	2000
> 0,08 ~ 0.15	80	> 2,50 bis 3.00	3000
> 0,15 ~ 028	150

Mangan ((6J12) Technische Daten von Drähten

Ich bin nicht hier.	Querschnittsfläche (mm2)	Gewicht/Meter (g/m)	Widerstand/Meter bei 20°C (Ω/m)	Ich bin nicht hier.	Querschnittsfläche (mm2)	Gewicht/Meter (g/m)	Widerstand/Meter bei 20°C (Ω/m)
0.020	0.000314	0.00265	1346 bis 1646	0.224	0.03941	0.3326	11.2-12.6
0.022	0.000318	0.00321	1113 bis 1360	0.250	0.04909	0.414	9.00-10.15
0.025	0.000491	0.00414	862 bis 1053	0.280	0.06158	0.5197	7.17-8.09
0.028	0.000616	0.0052	687 bis 840	0.315	0.07793	0.6577	5.73-6.33
0.032	0.000804	0.00679	583 bis 631	0.355	0.9898	0.8354	4.51 bis 4.99
0.036	0.001018	0.00859	452 bis 499	0.400	0.1257	1.061	3.55 bis 3.93
0.040	0.001257	0.01061	344 bis 404	0.450	0.159	1.342	2.81-3.10
0.045	0.001509	0.01342	272-319	0.500	0.1963	1.657	2.27-2.51
0.050	0.001963	0.01657	220 bis 259	0.560	0.2463	2.08	1.83-1.98
0.056	0.002463	0.02079	176 bis 206	0.630	0.3117	2.63	1.45-1.57
0.063	0.003117	0.02631	139 bis 163	0.710	0.3959	3.34	1.14-1.23
0.071	0.003959	0.03341	109-128	0.750	0.4418	3.73	1.02-1.11
0.080	0.005027	0.04243	86.0-101.0	0.800	0.5027	4.24	0.898-0. Das ist eine schlechte Nummer.972
0.090	0.006362	0.0537	68.0-79.80	0.850	0.5674	4.79	0.795-0.861
0.100	0.007854	0.0663	55.1-64.6	0.900	0.6362	5.37	0.709-0.768
0.112	0.009852	0.08315	44.4-51.0	0.950	0.7088	5.98	0.637-0. Das ist ein Schlagzeug.690
0.125	0.01227	0.1036	35.6-41.0	1.000	0.7854	6.63	0.574-0.622
0.140	0.01539	0.1299	28.4 bis 32.7	1.060	0.8825	7.45	0.511-0.554
0.150	0.01767	0.1491	24.7-28.5	1.120	0.9852	8.32	0Eine.458-0.496
0.160	0.02011	0.1697	21.7-25.0	1.180	1.094	9.23	0.413-0.447
0.170	0.02270	0.1916	19.3-22.2	1.250	1.227	10.36	0Eine.368-0.398
0.180	0.02545	0.2148	17.2-19.8	1.320	1.368	11.55	0.330-0.357
0.190	0.02835	0.239	15.4 bis 17.7	1.400	1.539	12.99	0.293-0.318
0.200	0.03142	0.2652	14.1-15.9	1.500	1.767	14.91	0.255-0.277
0.212	0.03530	0.2979	12.5 bis 14.1	1.600	2.011	16.97	0.224-0.243

Datentabelle für Constantan und Manganindraht

Ich habe dich nicht gesehen.		Nennwert der Abschnittsfläche ((mm)²)	Widerstand pro Meter (Ω/m)
Ich habe dich nicht gesehen.			6J12X		6J8X		6J13X		6J40X
Nennwert (mm)	Toleranz		Nennwert (Ω/m)	Toleranz	Nennwert (Ω/m)	Toleranz	Nennwert (Ω/m)	Toleranz	Nennwert (Ω/m)	Toleranz
0.020	±0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	±0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	±0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	±0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	±0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	±0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

Blattgröße

Ausführung und Ausführung	Toleranz	Breite ((mm)	Toleranz
0.1	±0.010	50 75 100	Breite < 100 mm, ± 1 Breite ≥ 100 mm, ± 1.5
0.112
0.125
0.140
0.160
0.180	±0,0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	±0.020	50 75 100 125 150 175
0.450
0.500
0.560	±0,020-0.030
0.630
0.710
0.800	±0.030
0.900	±0.030
1.000	±0.040
1.120
1.250
1.400	±0.050
1.600	±0.050
1.800	±0.060
2.000	±0.060

Manganinstreifen-Tisch, Querschnittsfläche ((mm2)

Breite ((mm) Ausführung und Ausführung		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
Breite ((mm) Ausführung und Ausführung		±0.3	±0.3	±0.3	±0.4	±0.4	±0.5	±0.5	±0.6	±0.7
0.180	±0.010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	+0. Das ist alles.01 - Oh, nein, nein.02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	±0.020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	+0. Das ist alles.020 - Oh, nein, nein.030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	±0.030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	±0.030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	±0.040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	±0.050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	±0.050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	±0.060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	±0.060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
Anmerkung: Die wirksame Querschnittsfläche des Streifens ist das Produkt der Multiplikatoren Breite und Dicke folgenden Koeffizienten: Breite < 10 mm, multipliziert mit 0.98; Breite ≥ 10 mm, multipliziert mit 0.94.

Zu den wichtigsten Merkmalen von 6J12 gehören:

Hoher elektrischer Widerstand:

6J12 weist einen hohen elektrischen Widerstand auf, der für Anwendungen mit präzisen Widerstandswerten entscheidend ist.

Temperaturwiderstandskoeffizient (TCR):

Die Legierung weist einen niedrigen und stabilen Temperaturwiderstandskoeffizienten auf, der bei Temperaturschwankungen eine minimale Veränderung des Widerstands anzeigt, typischerweise zwischen ±20 ppm/°C und ±50 ppm/°C.

Korrosionsbeständigkeit:

Dank seines hohen Nickel- und Chromgehalts bietet 6J12 eine hervorragende Beständigkeit gegen Oxidation und Korrosion, was ihn sowohl für saure als auch für alkalische Umgebungen geeignet macht.

Schleichwiderstand:

Die Legierung weist eine gute Kriechfestigkeit auf, mit einer minimalen plastischen Verformung unter Belastung bei erhöhten Temperaturen, was sie für Anwendungen bei hohen Temperaturen geeignet macht.

Ermüdungsdauer

6J12 weist bei hohen Temperaturen eine Müdigkeitsaufenthaltsdauer von ca. 5 × 10 ^ 6 Zyklen bei einem Spannungsniveau von 50 MPa auf, was auf seine Ausdauer bei hohen Temperaturmüdigkeit hinweist.

Diese Eigenschaften machen 6J12 zu einem idealen Material für Präzisionswiderstände, Temperaturkompensationselemente, Dehnungsmessgeräte,und andere Anwendungen, bei denen ein stabiler und präziser elektrischer Widerstand in einem breiten Temperaturbereich erforderlich ist.

Anwendungen:

Präzisionswiderstände:

Aufgrund seines hohen elektrischen Widerstands und seines stabilen Temperaturwiderstandskoeffizienten wird 6J12 weit verbreitet in der Herstellung von Präzisionswiderständen und Widerstandselementen verwendet.

Temperaturkompensation:

Der niedrige Temperaturkoeffizient der Legierung macht sie für Temperaturkompensationsgeräte und Thermistoren geeignet, die bei Temperaturänderungen präzise Widerstandsänderungen erfordern.

Spannungsmessgeräte:

6J12 wird bei der Herstellung von Dehnungsmessgeräten zur Messung der mechanischen Dehnung eingesetzt, da es eine genaue und stabile Widerstandsfähigkeit unter Belastung aufweist.

Elektronische Komponenten:

Die Legierung wird in verschiedenen elektronischen Bauteilen eingesetzt, bei denen eine hohe Widerstandsfähigkeit und Temperaturstabilität erforderlich sind, z. B. in Widerstandsnetzen und Rheostaten.

Fahrzeugsensoren:

6J12 findet Anwendung in Automobilsensoren, bei denen Widerstandsänderungen als Reaktion auf Temperatur oder mechanische Belastung erforderlich sind.

Industrielle Kontrollen:

In industriellen Steuerungssystemen wird 6J12 wegen seiner zuverlässigen Leistung in Sensoren und Steuerungselementen verwendet, die unter unterschiedlichen Bedingungen einen konstanten Widerstand aufrechterhalten müssen.

Medizinische Geräte:

Die Legierung wird in medizinischer Ausrüstung eingesetzt, bei der ein präziser Widerstand kritisch ist, z. B. in Temperatursensoren und Diagnosegeräten.

Luftfahrt und Verteidigung:

6J12 wird in der Luft- und Raumfahrt und im Verteidigungsbereich eingesetzt, da es bei extremen Temperaturbedingungen eine hohe Leistungsfähigkeit aufweist und korrosionsbeständig ist.

Telekommunikation:

In der Telekommunikation wird 6J12 wegen seiner konstanten elektrischen Eigenschaften in Hochfrequenzanwendungen und seiner Widerstandsfähigkeit gegen Umweltfaktoren verwendet.

Stromnetze:

Die Legierung wird in Stromnetzen für Stromsensoren und andere Bauteile verwendet, die einen stabilen Widerstand unter hoher elektrischer Belastung erfordern.

Diese Anwendungen nutzen die einzigartige Kombination von hohem Widerstand, Temperaturstabilität und Korrosionsbeständigkeit von 6J12,Dies macht es zu einem wertvollen Material in der Präzisionselektronik und im Ingenieurwesen..

6J12/6J12P/6J12X Widerstandsdraht Kupfer Mangan Nickel OEM Für Heizungssystem 0

Umbauten:

Mangan-Widerstandsdraht,

EINZELHEITEN ZU DEN PRODUKTEN

Produits

Inconel-Legierung

Monel-Legierung

Thermoelementdraht

Hastelloy-Legierung

Reines Nickel-Metall

CuNi-Legierung

NiCr-Legierung

Legierung der hohen Temperatur

Vernickeln Sie schweißenden Draht

Präzisions-Legierung

PTC-Ni-Fe-Legierdraht

Streifen aus Legierungsdraht

mit einer Breite von mehr als 10 mm

Nickelmaschen

Incoloy-Legierung

Isolierter Heizdraht

Heizkabel

6J12/6J12P/6J12X Widerstandsdraht Kupfer Mangan Nickel OEM Für Heizungssystem

MOQ:	5 Kilo
Standard Packaging:	Verpackt mit wasserdichtem Papier oder Websack, in Paletten oder Holzkoffer.
Delivery Period:	3 Tage
Zahlungs-Methode:	T/T, D/P
Supply Capacity:	30 Tonnen pro Tag

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort

China

Markenname

Senphus

Zertifizierung

ISO9001

Modellnummer

6J12/6J12P/6J12X

Herkunftsort:

Jiangsu, China

Typ:

Manganin

Anwendung:

Widerstandselemente und Shuntwiderstände in Präzisionsinstrumenten

Farbe:

Messinggelb

Produktbezeichnung:

6J12 Mangandraht

Volumenwiderstand (μΩ·m):

0.47 ± 0.03

Anwendungstemperatur:

5~45

Widerstands-Temperaturkoeffizient (β × 10-6 °C-1):

-0,7 ~ 0

Thermische EMF-Rate für Kupfer:

Min Bestellmenge:

5 Kilo

Verpackung Informationen:

Verpackt mit wasserdichtem Papier oder Websack, in Paletten oder Holzkoffer.

Lieferzeit:

3 Tage

Zahlungsbedingungen:

T/T, D/P

Versorgungsmaterial-Fähigkeit:

30 Tonnen pro Tag

Hervorheben

6J12 Mangan-Widerstandsdraht

OEM-Manganin-Widerstandsdraht

6J12 Widerstandsdraht zur Heizung

Produkt-Beschreibung

6J12/6J12P/6J12X Widerstandsdraht Kupfer Mangan Nickel OEM Für Heizungssystem

Chemische Zusammensetzung

Name	Typ	Hauptchemische Zusammensetzung in %
Name	Typ	- Was?	In	Ni	- Ja.
Manganin	6J12	Ruhe	11 bis 13	2 bis 3	/
F1 Manganin	6J8	Ruhe	8 bis 10	/	1 bis 2
F2 Mangan	6J13	Ruhe	11 bis 13	2 bis 5	/

Volumenwiderstand für Drähte, Bleche und Bänder

Name	Typ	Volumenwiderstand (μΩ·m)
Manganin	6J12	0.47 ± 0.03
F1 Manganin	6J8	0.35 ± 0.05
F2 Mangan	6J13	0.44 ± 0.04

Durchschnittlicher Widerstands-Temperaturkoeffizient von Constantan

Name		Anwendungstemperatur	Prüftemperatur	Widerstands-Temperaturkoeffizient		Durchschnittlicher Widerstands-Temperaturkoeffizient
				α × 10^-6°C^{- Nein.}	β × 10^-6°C^{- Nein.}	α×10-6 °C-1
Mangandraht, in Blech	Stufe 1	5 bis 45	10, 20, 40	-3 ~ + 5	-0,7 ~ 0	/
	Stufe 2			-5 ~ +10
	Stufe 3			-10 ~ +5
F1 Mangandraht, Blech		10 bis 80	10, 20, 40	-5 ~ +10	-0,25 ~ 0	/
F2 Mangandraht, Blech		10 bis 80		0 ~ + 40	-0,7 bis 1	/

Verlängerung

Ich habe dich nicht gesehen.	Verlängerungsrate (Lo=200 mm), %
0.05	6
> 0,05 ~ 010	8
> 0,10 bis 0,50	12
> 050	15

Thermische EMF-Rate für Kupfer

Name	Typ	Temperatur	Durchschnittliche thermische EMF-Rate für Kupfer
Manganin	6J12	0 bis 100	1
F1 Manganin	6J8	0 bis 100	2
F2 Mangan	6J13	0 bis 100	3
Anmerkung: Die Wärme-EMF-Rate für Kupfer ist ein absoluter Wert

Das Nettogewicht pro Spule

(Durchschnittlich)	Nettogewicht (g)	(Durchschnittlich)	Nettogewicht (g)
0.02 bis 0.025	5	> 0,28 ~ 0.45	300
> 0,025 ~ 0,03	10	> 0,45 ~ 0.63	400
> 0,03 ~ 0.04	15	> 0,63 ~ 0.75	700
> 0,04 ~ 0.06	30	> 0,75 bis 118	1200
> 0,06 ~ 0.08	60	> 1,18 ~ 2.50	2000
> 0,08 ~ 0.15	80	> 2,50 bis 3.00	3000
> 0,15 ~ 028	150

Mangan ((6J12) Technische Daten von Drähten

Ich bin nicht hier.	Querschnittsfläche (mm2)	Gewicht/Meter (g/m)	Widerstand/Meter bei 20°C (Ω/m)	Ich bin nicht hier.	Querschnittsfläche (mm2)	Gewicht/Meter (g/m)	Widerstand/Meter bei 20°C (Ω/m)
0.020	0.000314	0.00265	1346 bis 1646	0.224	0.03941	0.3326	11.2-12.6
0.022	0.000318	0.00321	1113 bis 1360	0.250	0.04909	0.414	9.00-10.15
0.025	0.000491	0.00414	862 bis 1053	0.280	0.06158	0.5197	7.17-8.09
0.028	0.000616	0.0052	687 bis 840	0.315	0.07793	0.6577	5.73-6.33
0.032	0.000804	0.00679	583 bis 631	0.355	0.9898	0.8354	4.51 bis 4.99
0.036	0.001018	0.00859	452 bis 499	0.400	0.1257	1.061	3.55 bis 3.93
0.040	0.001257	0.01061	344 bis 404	0.450	0.159	1.342	2.81-3.10
0.045	0.001509	0.01342	272-319	0.500	0.1963	1.657	2.27-2.51
0.050	0.001963	0.01657	220 bis 259	0.560	0.2463	2.08	1.83-1.98
0.056	0.002463	0.02079	176 bis 206	0.630	0.3117	2.63	1.45-1.57
0.063	0.003117	0.02631	139 bis 163	0.710	0.3959	3.34	1.14-1.23
0.071	0.003959	0.03341	109-128	0.750	0.4418	3.73	1.02-1.11
0.080	0.005027	0.04243	86.0-101.0	0.800	0.5027	4.24	0.898-0. Das ist eine schlechte Nummer.972
0.090	0.006362	0.0537	68.0-79.80	0.850	0.5674	4.79	0.795-0.861
0.100	0.007854	0.0663	55.1-64.6	0.900	0.6362	5.37	0.709-0.768
0.112	0.009852	0.08315	44.4-51.0	0.950	0.7088	5.98	0.637-0. Das ist ein Schlagzeug.690
0.125	0.01227	0.1036	35.6-41.0	1.000	0.7854	6.63	0.574-0.622
0.140	0.01539	0.1299	28.4 bis 32.7	1.060	0.8825	7.45	0.511-0.554
0.150	0.01767	0.1491	24.7-28.5	1.120	0.9852	8.32	0Eine.458-0.496
0.160	0.02011	0.1697	21.7-25.0	1.180	1.094	9.23	0.413-0.447
0.170	0.02270	0.1916	19.3-22.2	1.250	1.227	10.36	0Eine.368-0.398
0.180	0.02545	0.2148	17.2-19.8	1.320	1.368	11.55	0.330-0.357
0.190	0.02835	0.239	15.4 bis 17.7	1.400	1.539	12.99	0.293-0.318
0.200	0.03142	0.2652	14.1-15.9	1.500	1.767	14.91	0.255-0.277
0.212	0.03530	0.2979	12.5 bis 14.1	1.600	2.011	16.97	0.224-0.243

Datentabelle für Constantan und Manganindraht

Ich habe dich nicht gesehen.		Nennwert der Abschnittsfläche ((mm)²)	Widerstand pro Meter (Ω/m)
Ich habe dich nicht gesehen.			6J12X		6J8X		6J13X		6J40X
Nennwert (mm)	Toleranz		Nennwert (Ω/m)	Toleranz	Nennwert (Ω/m)	Toleranz	Nennwert (Ω/m)	Toleranz	Nennwert (Ω/m)	Toleranz
0.020	±0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	±0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	±0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	±0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	±0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	±0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

Blattgröße

Ausführung und Ausführung	Toleranz	Breite ((mm)	Toleranz
0.1	±0.010	50 75 100	Breite < 100 mm, ± 1 Breite ≥ 100 mm, ± 1.5
0.112
0.125
0.140
0.160
0.180	±0,0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	±0.020	50 75 100 125 150 175
0.450
0.500
0.560	±0,020-0.030
0.630
0.710
0.800	±0.030
0.900	±0.030
1.000	±0.040
1.120
1.250
1.400	±0.050
1.600	±0.050
1.800	±0.060
2.000	±0.060

Manganinstreifen-Tisch, Querschnittsfläche ((mm2)

Breite ((mm) Ausführung und Ausführung		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
Breite ((mm) Ausführung und Ausführung		±0.3	±0.3	±0.3	±0.4	±0.4	±0.5	±0.5	±0.6	±0.7
0.180	±0.010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	+0. Das ist alles.01 - Oh, nein, nein.02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	±0.020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	+0. Das ist alles.020 - Oh, nein, nein.030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	±0.030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	±0.030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	±0.040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	±0.050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	±0.050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	±0.060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	±0.060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
Anmerkung: Die wirksame Querschnittsfläche des Streifens ist das Produkt der Multiplikatoren Breite und Dicke folgenden Koeffizienten: Breite < 10 mm, multipliziert mit 0.98; Breite ≥ 10 mm, multipliziert mit 0.94.

Zu den wichtigsten Merkmalen von 6J12 gehören:

Hoher elektrischer Widerstand:

6J12 weist einen hohen elektrischen Widerstand auf, der für Anwendungen mit präzisen Widerstandswerten entscheidend ist.

Temperaturwiderstandskoeffizient (TCR):

Korrosionsbeständigkeit:

Dank seines hohen Nickel- und Chromgehalts bietet 6J12 eine hervorragende Beständigkeit gegen Oxidation und Korrosion, was ihn sowohl für saure als auch für alkalische Umgebungen geeignet macht.

Schleichwiderstand:

Ermüdungsdauer

6J12 weist bei hohen Temperaturen eine Müdigkeitsaufenthaltsdauer von ca. 5 × 10 ^ 6 Zyklen bei einem Spannungsniveau von 50 MPa auf, was auf seine Ausdauer bei hohen Temperaturmüdigkeit hinweist.

Anwendungen:

Präzisionswiderstände:

Temperaturkompensation:

Der niedrige Temperaturkoeffizient der Legierung macht sie für Temperaturkompensationsgeräte und Thermistoren geeignet, die bei Temperaturänderungen präzise Widerstandsänderungen erfordern.

Spannungsmessgeräte:

6J12 wird bei der Herstellung von Dehnungsmessgeräten zur Messung der mechanischen Dehnung eingesetzt, da es eine genaue und stabile Widerstandsfähigkeit unter Belastung aufweist.

Elektronische Komponenten:

Fahrzeugsensoren:

6J12 findet Anwendung in Automobilsensoren, bei denen Widerstandsänderungen als Reaktion auf Temperatur oder mechanische Belastung erforderlich sind.

Industrielle Kontrollen:

Medizinische Geräte:

Die Legierung wird in medizinischer Ausrüstung eingesetzt, bei der ein präziser Widerstand kritisch ist, z. B. in Temperatursensoren und Diagnosegeräten.

Luftfahrt und Verteidigung:

6J12 wird in der Luft- und Raumfahrt und im Verteidigungsbereich eingesetzt, da es bei extremen Temperaturbedingungen eine hohe Leistungsfähigkeit aufweist und korrosionsbeständig ist.

Telekommunikation:

In der Telekommunikation wird 6J12 wegen seiner konstanten elektrischen Eigenschaften in Hochfrequenzanwendungen und seiner Widerstandsfähigkeit gegen Umweltfaktoren verwendet.

Stromnetze:

Die Legierung wird in Stromnetzen für Stromsensoren und andere Bauteile verwendet, die einen stabilen Widerstand unter hoher elektrischer Belastung erfordern.

6J12/6J12P/6J12X Widerstandsdraht Kupfer Mangan Nickel OEM Für Heizungssystem 0

Umbauten:
