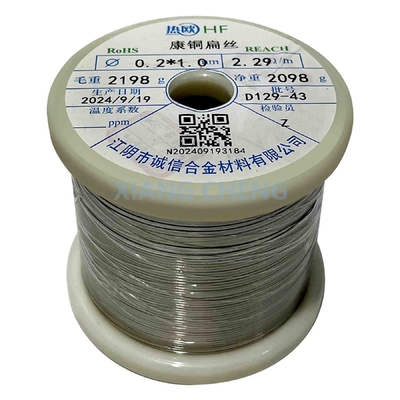

6J40 Constantan Flachdraht Präzisionsdraht für die Elektronikherstellung und wissenschaftliche Instrumenten

MOQ:	5 Kilo
Preis:	--
Standard Packaging:	Verpackt mit wasserdichtem Papier oder Websack, in Paletten oder Holzkoffer.
Delivery Period:	3 Tage
Zahlungs-Methode:	T/T, D/P
Supply Capacity:	30 Tonnen pro Tag

Detail-Informationen

Produkt-Beschreibung

Ausführliche Information

Herkunftsort

China

Markenname

Senphus

Modellnummer

6J40/6J40X/6J40P/6J40D

Herkunftsort:

Jiangsu, China

Ständig

Anwendung:

Variabler Widerstand und Dehnungsmessgerät

Farbe:

Silberweiß

Zertifizierung:

ISO9001

Produktbezeichnung:

6J40 Constantan Draht

Schmerz:

80,9 g/mm

Temp. Coeff. des Widerstands:

-40 bis 40

Max. Arbeitszeit.:

Verlängerung:

Zugfestigkeit:

Hervorheben:

Elektrotechnik Fertigung von Constantan Flachdraht

6J40 Constantan-Flachdraht

Wissenschaftliche Messgeräte

Produkt-Beschreibung

6J40 Constantan Flachdraht Präzisionsdraht für die Elektronikherstellung und wissenschaftliche Instrumente

Die6J40 Constantan-Flachdrahtist eine spezifische Art- Das ist Constantan.(eine Kupfer-Nickel-Legierung), die üblicherweise in Präzisionsanwendungen verwendet wird, bei denenstabiler elektrischer Widerstand,Dauerhaftigkeit, undWiderstandsfähigkeit gegen TemperaturänderungenDieses Draht wird typischerweise in Anwendungen wiemit einer Leistung von mehr als 20 W,Widerstände,Dehnungsmessgeräte, undHeizungselemente, unter anderem.

Die6J40 Constantan-Flachdrahtist ein vielseitiges Material, das für seinestabiler elektrischer Widerstand,mechanische Haltbarkeit, undKorrosionsbeständigkeitDiese Hauptmerkmale machen es für Präzisionsanwendungen wiemit einer Leistung von mehr als 20 W,Widerstände, undHeizungselementeDie Kombination aus thermoelektrischen Eigenschaften, niedrigem Temperaturkoeffizient,und Haltbarkeit sorgt dafür, dass es eine ideale Wahl für hochpräzise industrielle, wissenschaftliche und kommerzielle Anwendungen.

Chemische Zusammensetzung

Name	Code	Hauptzusammensetzung (%)				Dichte
Name	Code	- Ich weiß.	In	Ni	Die	G/mm²
- Das ist Constantan.	6J40	- Das ist Ball.	1 bis 2	39 bis 41	- Ich weiß nicht.	8.9

Eigenschaften

Name	Code	Widerstand ((20°C) ((μΩm)	Temperatur des Widerstands (20°C)^-6/°C)	(0~100°C) Thermische EMF vs. Kupfer (μv/°C)	Max. Arbeitstemperatur (°C)	Ausdehnung ((%)	Zugfestigkeit ((N/mm)²)
- Das ist Constantan.	6J40	0.48 ± 0.03	-40 ~ +40	45	≤ 500	≥ 15	≥ 390

Durchmesser und Toleranz

Durchmesser	0.02 bis 0.028	0.032 bis 0.10	0.112 bis 0.28	0.315 bis 0.50	0.56 bis 1.0	1.06 bis 1.60	1.70 bis 2.12	2.24 bis 3.00	3.15 bis 4.50
Toleranz	±0.002	±0.003	±0.005	±0.010	±0.015	±0.020	±0.025	±0.030	±0.035

Zu den wichtigsten Merkmalen von 6J40 gehören:

1Stabiler elektrischer Widerstand:

- Das ist Constantan.ist bekannt für seinestabiler WiderstandDie6J40 FlachdrahtDie Variante bietet eineNiedrigtemperaturwiderstandskoeffizient, was bedeutet, dass sich sein elektrischer Widerstand bei Temperaturschwankungen nicht signifikant ändert.
Dies macht es ideal fürPräzisionsanwendungenWie zum Beispielmit einer Leistung von mehr als 50 W undundWiderständeDabei ist eine gleichbleibende Leistung von entscheidender Bedeutung.

2.Zusammensetzung der Legierung:

Die6J40 Constantan-Drahtist eine Legierung von ca.55% Kupferund45% Nickel, die eineausgewogene Kombination elektrischer Eigenschaftenundmechanische FestigkeitDiese Zusammensetzung führt zu einem Draht, der sehr widerstandsfähig gegenKorrosionundVerkleidung, die langfristige Zuverlässigkeit in anspruchsvollen Umgebungen gewährleistet.

3.Langlebigkeit und Festigkeit:

6J40 Constantan-Flachdrahtist mechanischstarkundlanglebig, wodurch es gegen körperlichen Verschleiß beständig ist.hohe TemperaturenundStressSie ist geeignet für die Verwendung inHeizungselemente,elektrische Kontakte, und andere hochleistungsfähige industrielle Anwendungen.

4.Hochgenauigkeit und Genauigkeit:

Aufgrund derstabiler Widerstandundniedriger Temperaturkoeffizient, die6J40 Flachdrahtist besonders nützlich beiPräzisionsmessungEs wird häufig inWiderstände,Dehnungsmessgeräte, undBelastungszellen, woGenauigkeit und Wiederholbarkeitsind von größter Bedeutung.

5.Korrosionsbeständigkeit:

Die Kupfer-Nickel-Zusammensetzung ergibt6J40 ConstantanAusgezeichnetKorrosionsbeständigkeit, so dass es für den Einsatz in Umgebungen geeignet ist, die Feuchtigkeit, Chemikalien oder anderen rauen Bedingungen ausgesetzt sind.AußenoderIndustrieanwendungenwenn der Draht Umweltbelastungen ausgesetzt sein kann.

6.Nichtmagnetische Eigenschaften:

mit einem Gehalt an Kohlenwasserstoffen von mehr als 85 GHT6J40, sindnicht magnetisch, was sie ideal für Anwendungen macht, bei denenmagnetische StörungenSie müssen vermieden werden, z. B. bei empfindlichenElektrische Geräte,Geräte, odermagnetisch empfindliche Umgebungen.

7.Thermoelektrische Eigenschaften (Thermokopplungen):

Aufgrund seiner thermoelektrischen Eigenschaften,6J40 Constantanist inmit einer Leistung von mehr als 20 W(Temperatursensoren), wo es mit anderen Metallen wieChromel(Nickel-Chrom) zu einer Temperaturmessverbindung.Seebeck-Effekterzeugt eine Spannung, die auf Temperaturunterschieden zwischen den Metallen basiert und zur Temperaturbestimmung verwendet wird.

8.Formbarkeit:

DieFlachdrahtForm der6J40 Constantanmacht es leicht,FormoderWindSie ist in verschiedenen Konfigurationen für spezifische Anwendungen erhältlich.Zähigkeiterlaubtleicht zu manipulieren, die für den Einsatz in komplizierten Sensoren geeignet ist,mit einer Leistung von mehr als 50 Watt, undPräzisionselektronik.

9.Temperaturbereich:

6J40 Constantankann wirksam über einebreiter Temperaturbereich, typischerweise aus-200°C bis 250°C(oder höher, abhängig von der spezifischen Anwendung), so dass es sowohl fürNiedrig- und Hochtemperaturumgebungen.

Anwendungen:

mit einer Leistung von mehr als 10 W: zur Temperaturmessung in industriellen und wissenschaftlichen Anwendungen verwendet.
Widerstände und Dehnungsmessgeräte: üblich in der hochpräzisen Elektronik und bei Geräten für genaue Messungen.
Heizungselemente: Beschäftigte inAnwendungen zur Widerstandsheizungbei denen ein hoher elektrischer Widerstand für die Wärmeerzeugung erforderlich ist.
Belastungszellen: Verwendet inGewichtungssystemeundKraftmessgeräte.
Elektrische Komponenten: Verwendet inelektrische Kontakte,mit einer Leistung von mehr als 50 W, und andere empfindliche Bauteile, die einen stabilen Widerstand erfordern.

Constantan (6J40) Technische Daten von Drähten

Die Ausgabe wird in Anhang II aufgeführt.	Querschnittsfläche ((m2)	Gewicht/m (g/m)	Widerstand/m bei 20°C ((Ω/m)	Die Ausgabe wird in Anhang II aufgeführt.	Querschnittsfläche ((m2)	Gewicht/m (g/m)	Widerstand/m bei 20°C ((Ω/m)
0.020	0.000314	0.00279	1375 bis 1681	0.224	0.03941	0.350	11.4 bis 12.9
0.022	0.000318	0.00337	1136 bis 1389	0.250	0.04909	0.436	9.19-10.37
0.025	0.000491	0.00434	880 bis 1076	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702 bis 857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549 bis 645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434 bis 509	0.400	0.12570	1.116	3.63 bis 4.01
0.040	0.001257	0.01116	351 bis 313	0.450	0.15900	1.412	2.87 bis 3.17
0.045	0.001509	0.01412	278 bis 286	0.500	0.19630	1.744	2.32-2.57
0.050	0.001963	0.01744	225-264	0.560	0.24630	2.19	1.87-2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48 und 1.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16-1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-1.13
0.080	0.005027	0.04464	87.9-103.1	0.800	0.50270	4.46	0.917-0.993
0.090	0.006362	0.05650	69.4-81.5	0.850	0.56740	5.04	0.812-0.880
0.100	0.007854	0.06970	56.2-66.0	0.900	0.63620	5.65	0.724-0.785
0.112	0.009852	0.08749	45.3-52.1	0.950	0.70880	6.29	0.650-0.704
0.125	0.012270	0.10900	36.4-41.9	1.000	0.78540	6.97	0.587-0.636
0.140	0.015390	0.13670	29.0-33.4	1.060	0.88250	7.84	0.522-0.566
0.150	0.017670	0.15690	25.3-29.1	1.120	0.98520	8.75	0.468-0.507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0.456
0.170	0.022700	0.20160	19.7-22.6	1.250	1.22700	10.9	0.375-0.407
0.180	0.025450	0.22600	17.5-20.2	1.320	1.36800	12.15	0.337 bis 0.365
0.190	0.028350	0.25200	15.7 bis 18.1	1.400	1.53900	13.67	0.299-0.324
0.200	0.031420	0.27900	14.46-6.2	1.500	1.76700	15.69	0Eine.261-0.282
0.212	0.035300	0.31350	12.8 bis 14.4	1.600	2.01100	17.86	0.229-0.248

Konstante Streifenwiderstandswerte (Ω/m)

Breite Stärke	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

Constantan- und Manganin-Drahttisch

Ich habe dich nicht gesehen.		Nennwert der Abschnittsfläche ((mm)²)	Widerstand pro Meter (Ω/m)
Ich habe dich nicht gesehen.			6J12X		6J8X		6J13X		6J40X
Nennwert ((mm)	Toleranz		Nennwert (Ω/m)	Toleranz	Nennwert (Ω/m)	Toleranz	Nennwert (Ω/m)	Toleranz	Nennwert (Ω/m)	Toleranz
0.020	±0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	±0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	±0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	±0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	±0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	±0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

6J40 Constantan Flachdraht Präzisionsdraht für die Elektronikherstellung und wissenschaftliche Instrumenten 0
