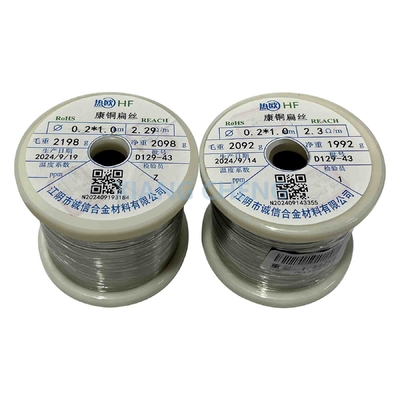

6J40 Constantan-Flachdraht für Präzisionselektronik und wissenschaftliche Anwendungen

MOQ:	5 Kilo
Preis:	--
Standard Packaging:	Verpackt mit wasserdichtem Papier oder Websack, in Paletten oder Holzkoffer.
Delivery Period:	3 Tage
Zahlungs-Methode:	T/T, D/P
Supply Capacity:	30 Tonnen pro Tag

Detail-Informationen

Produkt-Beschreibung

Ausführliche Information

Herkunftsort

China

Markenname

Senphus

Modellnummer

6J40/6J40X/6J40P/6J40D

Herkunftsort:

Jiangsu, China

Ständig

Anwendung:

Variabler Widerstand und Dehnungsmessgerät

Farbe:

Silberweiß

Zertifizierung:

ISO9001

Produktbezeichnung:

6J40 Constantan Draht

Schmerz:

80,9 g/mm

Temp. Coeff. des Widerstands:

-40 bis 40

Max. Arbeitszeit.:

Verlängerung:

Zugfestigkeit:

Hervorheben:

Wissenschaftliche Anwendungen

Präzisionselektronik

6J40 Constantan-Flachdraht

Produkt-Beschreibung

6J40 Constantan-Flachdraht für Präzisionselektronik und wissenschaftliche Anwendungen

Die6J40 Constantan-Flachdrahtist eine spezifische Variante von- Das ist Constantan., eine Kupfer-Nickel-Legierung, die wegen ihres stabilen elektrischen Widerstands und anderer wichtiger Eigenschaften weit verbreitet ist.Dehnungsmessgeräte, und Widerstandselemente.

Die6J40 Constantan-Flachdrahtist ein vielseitiges und zuverlässiges Material, das für seinestabiler elektrischer Widerstand,niedriger Temperaturkoeffizient, undDauerhaftigkeit. Diese wesentlichen Eigenschaften machen es fürPräzisionstemperaturmessung,Widerstände,Dehnungsmessgeräte, undHeizungselementeEs ist...Korrosionsbeständigkeit,nichtmagnetische Eigenschaften, undFähigkeit, konsequent zu arbeitenSie ist in einem breiten Temperaturbereich eine ideale Wahl für Hochleistungsanwendungen in Industriezweigen wieElektronik,Sensoren für Industriezwecke, undwissenschaftliche Instrumente.

Chemische Zusammensetzung

Name	Code	Hauptzusammensetzung (%)				Dichte
Name	Code	- Ich weiß.	In	Ni	Die	G/mm²
- Das ist Constantan.	6J40	- Das ist Ball.	1 bis 2	39 bis 41	- Ich weiß nicht.	8.9

Eigenschaften

Name	Code	Widerstand ((20°C) ((μΩm)	Temperatur des Widerstands (20°C)^-6/°C)	(0~100°C) Thermische EMF vs. Kupfer (μv/°C)	Max. Arbeitstemperatur (°C)	Ausdehnung ((%)	Zugfestigkeit ((N/mm)²)
- Das ist Constantan.	6J40	0.48 ± 0.03	-40 ~ +40	45	≤ 500	≥ 15	≥ 390

Durchmesser und Toleranz

Durchmesser	0.02 bis 0.028	0.032 bis 0.10	0.112 bis 0.28	0.315 bis 0.50	0.56 bis 1.0	1.06 bis 1.60	1.70 bis 2.12	2.24 bis 3.00	3.15 bis 4.50
Toleranz	±0.002	±0.003	±0.005	±0.010	±0.015	±0.020	±0.025	±0.030	±0.035

Zu den wichtigsten Merkmalen von 6J40 gehören:

1.Stabiler elektrischer Widerstand

6J40 Constantan-Flachdrahthathohe elektrische StabilitätDies macht es für Anwendungen, die einen stabilen und vorhersehbaren Widerstand im Laufe der Zeit erfordern, sehr zuverlässig.

2.Widerstandskoeffizient bei niedrigen Temperaturen

Einer der charakteristischen Merkmale von6J40 Constantanist esNiedrigtemperaturwiderstandskoeffizient(TCR), was bedeutet, dass sich sein Widerstand bei Temperaturschwankungen nicht stark ändert.mit einer Leistung von mehr als 10 W, wenn trotz der Veränderungen der Umgebungstemperatur genaue und stabile Messungen erforderlich sind.

3.Zusammensetzung der Legierung (Kupfer-Nickel)

Die6J40Die Variante besteht aus etwa55% Kupferund45% NickelDiese spezifische Zusammensetzung bietetausgewogene Kombination der elektrischen Leitfähigkeitundmechanische Festigkeit, so dass es für langfristige und leistungsstarke Anwendungen geeignet ist.

4.Ausgezeichnete Korrosionsbeständigkeit

6J40 ConstantanAngebotegute Korrosionsbeständigkeit, so dass es in rauen Umgebungen, in denen die Exposition gegenüber Feuchtigkeit, Chemikalien oder anderen ätzenden Elementen üblich ist, langlebig ist.

5.Thermoelektrische Eigenschaften (für Thermoelemente)

Die Legierung hat ausgezeichnetethermoelektrische EigenschaftenDeshalb...6J40 Constantan-Flachdrahtist inmit einer Leistung von mehr als 20 WBei Verbindung mit einem anderen Metall (z. B.Chromel), er erzeugt eine messbare Spannung, die auf der Temperaturdifferenz zwischen den beiden Metallen beruht, was ihn ideal für genaueTemperaturmessung.

6.Mechanische Langlebigkeit und Festigkeit

6J40 Constantan-Drahtist langlebig und widerstandsfähig gegen mechanischen Verschleiß und eignet sich daher für Anwendungen, die eine zuverlässige langfristige Leistung erfordern, wieWiderstände,Dehnungsmessgeräte, undelektrische Kontakte.

7.Zähigkeit und Formbarkeit

Der Draht ist relativDaktileund kann leicht in dünne Stränge gezogen oder in flache Drahtformen geformt werden, ohne die strukturelle Integrität zu beeinträchtigen.Dies macht es einfach, in Anwendungen zu arbeiten, in denen der Draht geformt oder gewunden werden muss, wie zum Beispielmit einer Leistung von mehr als 50 WoderHeizungselemente.

8.nicht magnetisch

6J40 Constantanist einnicht magnetischMaterial, das bei Verwendung in Umgebungen, in denen magnetische Störungen die Leistung beeinträchtigen könnten, wie z. B. inempfindliche elektronische GeräteoderGeräte.

9.Hochgenauigkeit und Genauigkeit

Aufgrund seiner stabilen elektrischen Eigenschaften und des niedrigen Temperaturkoeffizienten,6J40 Constantan-Flachdrahtwird in hochpräzisen Anwendungen wieWiderstände,Belastungszellen, undDehnungsmessgeräteDer Draht sorgt dafür,genaue Messwerteundkonsequente LeistungIm Laufe der Zeit.

10.Weiter Temperaturbereich

6J40 Constantan-Flachdrahtkann über einen breiten Temperaturbereich, typischerweise von-200°C bis 250°C(oder höher, abhängig von der spezifischen Anwendung), so dass es sowohl für Niedertemperaturen als auch für Hochtemperaturen geeignet ist.

Anwendungen:

mit einer Leistung von mehr als 10 W: in industriellen Temperaturmessgeräten weit verbreitet.
WiderständeFür die Präzision:Widerständein sensiblen Schaltkreisen.
Dehnungsmessgeräte: zur Messung von Spannung und Kraft bei Strukturprüfungen.
Heizungselemente: Bei Anwendungen, die hohen Widerstand und Wärmeerzeugung erfordern.
Belastungszellen: Bei Gewichtssystemen, bei denen eine präzise Kraftmessung erforderlich ist.

Constantan (6J40) Technische Daten von Drähten

Die Ausgabe wird in Anhang II aufgeführt.	Querschnittsfläche ((m2)	Gewicht/m (g/m)	Widerstand/m bei 20°C ((Ω/m)	Die Ausgabe wird in Anhang II aufgeführt.	Querschnittsfläche ((m2)	Gewicht/m (g/m)	Widerstand/m bei 20°C ((Ω/m)
0.020	0.000314	0.00279	1375 bis 1681	0.224	0.03941	0.350	11.4 bis 12.9
0.022	0.000318	0.00337	1136 bis 1389	0.250	0.04909	0.436	9.19-10.37
0.025	0.000491	0.00434	880 bis 1076	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702 bis 857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549 bis 645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434 bis 509	0.400	0.12570	1.116	3.63 bis 4.01
0.040	0.001257	0.01116	351 bis 313	0.450	0.15900	1.412	2.87 bis 3.17
0.045	0.001509	0.01412	278 bis 286	0.500	0.19630	1.744	2.32-2.57
0.050	0.001963	0.01744	225-264	0.560	0.24630	2.19	1.87-2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48 und 1.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16-1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-1.13
0.080	0.005027	0.04464	87.9-103.1	0.800	0.50270	4.46	0.917-0.993
0.090	0.006362	0.05650	69.4-81.5	0.850	0.56740	5.04	0.812-0.880
0.100	0.007854	0.06970	56.2-66.0	0.900	0.63620	5.65	0.724-0.785
0.112	0.009852	0.08749	45.3-52.1	0.950	0.70880	6.29	0.650-0.704
0.125	0.012270	0.10900	36.4-41.9	1.000	0.78540	6.97	0.587-0.636
0.140	0.015390	0.13670	29.0-33.4	1.060	0.88250	7.84	0.522-0.566
0.150	0.017670	0.15690	25.3-29.1	1.120	0.98520	8.75	0.468-0.507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0.456
0.170	0.022700	0.20160	19.7-22.6	1.250	1.22700	10.9	0.375-0.407
0.180	0.025450	0.22600	17.5-20.2	1.320	1.36800	12.15	0.337 bis 0.365
0.190	0.028350	0.25200	15.7 bis 18.1	1.400	1.53900	13.67	0.299-0.324
0.200	0.031420	0.27900	14.46-6.2	1.500	1.76700	15.69	0Eine.261-0.282
0.212	0.035300	0.31350	12.8 bis 14.4	1.600	2.01100	17.86	0.229-0.248

Konstante Streifenwiderstandswerte (Ω/m)

Breite Stärke	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

Constantan- und Manganin-Drahttisch

Ich habe dich nicht gesehen.		Nennwert der Abschnittsfläche ((mm)²)	Widerstand pro Meter (Ω/m)
Ich habe dich nicht gesehen.			6J12X		6J8X		6J13X		6J40X
Nennwert ((mm)	Toleranz		Nennwert (Ω/m)	Toleranz	Nennwert (Ω/m)	Toleranz	Nennwert (Ω/m)	Toleranz	Nennwert (Ω/m)	Toleranz
0.020	±0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	±0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	±0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	±0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	±0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	±0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%
