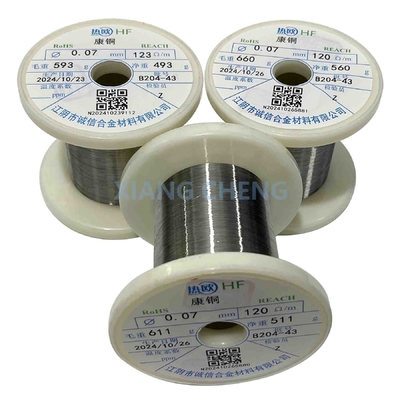

6J40 Konstante Kupfer-Nickellegierung Optimale Wahl für stabile elektrische Eigenschaften

MOQ:	5 Kilo
Preis:	--
Standard Packaging:	Verpackt mit wasserdichtem Papier oder Websack, in Paletten oder Holzkoffer.
Delivery Period:	3 Tage
Zahlungs-Methode:	T/T, D/P
Supply Capacity:	30 Tonnen pro Tag

Detail-Informationen

Produkt-Beschreibung

Ausführliche Information

Herkunftsort

China

Markenname

Senphus

Modellnummer

6J40/6J40X/6J40P/6J40D

Herkunftsort:

Jiangsu, China

Ständig

Anwendung:

Variabler Widerstand und Dehnungsmessgerät

Farbe:

Silberweiß

Zertifizierung:

ISO9001

Produktbezeichnung:

6J40 Constantan Draht

Schmerz:

80,9 g/mm

Temp. Coeff. des Widerstands:

-40 bis 40

Max. Arbeitszeit.:

Verlängerung:

Zugfestigkeit:

Hervorheben:

6J40 Constantan Kupfer-Nickellegierung

Stabile elektrische Eigenschaften Kupfer-Nickellegierung

Produkt-Beschreibung

6J40 Constantan Kupfer-Nickellegierung Die optimale Wahl für stabile elektrische Eigenschaften

EineKonstante Legierungist eine ArtMetalllegierungzur Aufrechterhaltungstabile und konsistente Eigenschaften, insbesondereelektrischer WiderstandDie bekannteste konstante Legierung ist- Das ist Constantan., eine Kupfer-Nickel-Legierung, die aufgrund ihrer stabilen elektrischen und thermischen Eigenschaften weit verbreitet in Temperatursensoren (Thermoelementen), Widerständen und Heizelementen verwendet wird.

Konstante Legierungen, wie6J40, werden für ihrezuverlässige und gleichbleibende LeistungSie sind in einer Vielzahl von Anwendungen verfügbar.stabiler elektrischer Widerstandund ihre Langlebigkeit unter unterschiedlichen Umgebungsbedingungen machen sie in Branchen wie Elektronik, Fertigung und wissenschaftlichen Instrumenten unerlässlich.

Chemische Zusammensetzung

Name	Code	Hauptzusammensetzung (%)				Dichte
Name	Code	- Ich weiß.	In	Ni	Die	G/mm²
- Das ist Constantan.	6J40	- Das ist Ball.	1 bis 2	39 bis 41	- Ich weiß nicht.	8.9

Eigenschaften

Name	Code	Widerstand ((20°C) ((μΩm)	Temperatur des Widerstands (20°C)^-6/°C)	(0~100°C) Thermische EMF vs. Kupfer (μv/°C)	Max. Arbeitstemperatur (°C)	Ausdehnung ((%)	Zugfestigkeit ((N/mm)²)
- Das ist Constantan.	6J40	0.48 ± 0.03	-40 ~ +40	45	≤ 500	≥ 15	≥ 390

Durchmesser und Toleranz

Durchmesser	0.02 bis 0.028	0.032 bis 0.10	0.112 bis 0.28	0.315 bis 0.50	0.56 bis 1.0	1.06 bis 1.60	1.70 bis 2.12	2.24 bis 3.00	3.15 bis 4.50
Toleranz	±0.002	±0.003	±0.005	±0.010	±0.015	±0.020	±0.025	±0.030	±0.035

Zu den wichtigsten Merkmalen von 6J40 gehören:

Stabiler elektrischer Widerstand:
- Das ist Constantan.(in der Regel eine Legierung aus55% Kupferund45% Nickel) hältkonstante elektrische WiderständeDiese Eigenschaft macht es besonders nützlich für Anwendungen, die einen präzisen und stabilen Widerstand erfordern, wie z.B. inmit einer Leistung von mehr als 20 W(Temperatursensoren) undWiderstände.
2.Widerstandskoeffizient bei niedrigen Temperaturen
Der Widerstand der Legierung ändert sich bei Temperaturschwankungen nicht sehr.niedriger Temperaturkoeffizientstellt sicher, dass Geräte aus konstanten Legierungenstabile LeistungSelbst in Umgebungen mit unterschiedlichen Temperaturen.
3.Gute Korrosionsbeständigkeit:
mit einem Gehalt an Kohlenwasserstoffen von weniger als 0,5%- Das ist Constantan.Ich wünsche Ihnen viel Glück.KorrosionsbeständigkeitDies ist in Außen- und Industrieanwendungen, in denen die Exposition gegenüber Feuchtigkeit, Chemikalien oder hoher Luftfeuchtigkeit üblich ist, unerlässlich.
4.Thermoelektrische Eigenschaften:
Aufgrund seines stabilen elektrischen Widerstands,- Das ist Constantan.ist inmit einer Leistung von mehr als 20 Wzur Temperaturmessung.Der Spannungsunterschied, der von zwei verschiedenen Metallen (wie Constantan und einem anderen Metall) erzeugt wird, wenn sie Hitze ausgesetzt sind, wird in diesen Sensoren verwendet, um genaue Temperaturwerte zu liefern.
Der thermoelektrische Seebeck-KoeffizientConstantan hat eine guteSeebeck-Koeffizient, was bedeutet, dass es eine Spannung erzeugen kann, die proportional zur Temperaturdifferenz im Metall ist, was es ideal fürTemperaturmessung.
5.Haltbarkeit und Festigkeit:
Konstante Legierungen sind relativ stark und mechanisch abnutzungsbeständig.Zugfestigkeitundmechanische StabilitätSie werden in Anwendungen, die eine hohe Haltbarkeit erfordern, wie z. B. inelektrische Kabel,Widerstandsdraht, undHeizungselemente.
6.Formbarkeit und Zähigkeit:
Konstante Legierungen sind in der RegelDaktileSie können leicht in dünne Drähte gezogen oder in verschiedene Formen geformt werden, ohne ihre Eigenschaften zu verlieren.mit einer Leistung von mehr als 50 WzuHeizungselemente aus Drahtwunden.
7.Hoher Schmelzpunkt:
Konstante Legierungen haben typischerweisehohe SchmelzpunkteDiese Eigenschaft ist besonders nützlich bei derHeizungselemente(wie in Öfen, Toastern und Industrieöfen), die eine stabile Leistung unter Wärmebelastung erfordern.
8.Magnetische Eigenschaften:
Constantan und ähnliche Legierungen haben typischerweisenichtmagnetische Eigenschaften, was sie für Anwendungen nützlich macht, bei denen magnetische Störungen vermieden werden müssen, z. B. bei empfindlichen elektronischen Geräten oder Instrumenten.

Anwendungen:

mit einer Leistung von mehr als 10 W: Konstante Legierungen werden aufgrund ihrer stabilen Widerstandsfähigkeit häufig in Temperaturmessgeräten verwendet.
Elektrischer Widerstand: Verwendet inWiderstände,Shuntwiderstände, undDehnungsmessgeräteaufgrund ihrer vorhersehbaren und stabilen Widerstandseigenschaften.
Heizungselemente: bei hohen Temperaturen verwendetWiderstandsdrähtefür elektrische Heizungen.
Sensoren und Instrumente: Aufgrund ihrerstabiler Widerstand, werden inDrucksensoren,Dehnungsmessgeräte, und andere Präzisionsgeräte.

Constantan (6J40) Technische Daten von Drähten

Die Ausgabe wird in Anhang II aufgeführt.	Querschnittsfläche ((m2)	Gewicht/m (g/m)	Widerstand/m bei 20°C ((Ω/m)	Die Ausgabe wird in Anhang II aufgeführt.	Querschnittsfläche ((m2)	Gewicht/m (g/m)	Widerstand/m bei 20°C ((Ω/m)
0.020	0.000314	0.00279	1375 bis 1681	0.224	0.03941	0.350	11.4 bis 12.9
0.022	0.000318	0.00337	1136 bis 1389	0.250	0.04909	0.436	9.19-10.37
0.025	0.000491	0.00434	880 bis 1076	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702 bis 857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549 bis 645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434 bis 509	0.400	0.12570	1.116	3.63 bis 4.01
0.040	0.001257	0.01116	351 bis 313	0.450	0.15900	1.412	2.87 bis 3.17
0.045	0.001509	0.01412	278 bis 286	0.500	0.19630	1.744	2.32-2.57
0.050	0.001963	0.01744	225-264	0.560	0.24630	2.19	1.87-2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48 und 1.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16-1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-1.13
0.080	0.005027	0.04464	87.9-103.1	0.800	0.50270	4.46	0.917-0.993
0.090	0.006362	0.05650	69.4-81.5	0.850	0.56740	5.04	0.812-0.880
0.100	0.007854	0.06970	56.2-66.0	0.900	0.63620	5.65	0.724-0.785
0.112	0.009852	0.08749	45.3-52.1	0.950	0.70880	6.29	0.650-0.704
0.125	0.012270	0.10900	36.4-41.9	1.000	0.78540	6.97	0.587-0.636
0.140	0.015390	0.13670	29.0-33.4	1.060	0.88250	7.84	0.522-0.566
0.150	0.017670	0.15690	25.3-29.1	1.120	0.98520	8.75	0.468-0.507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0.456
0.170	0.022700	0.20160	19.7-22.6	1.250	1.22700	10.9	0.375-0.407
0.180	0.025450	0.22600	17.5-20.2	1.320	1.36800	12.15	0.337 bis 0.365
0.190	0.028350	0.25200	15.7 bis 18.1	1.400	1.53900	13.67	0.299-0.324
0.200	0.031420	0.27900	14.46-6.2	1.500	1.76700	15.69	0Eine.261-0.282
0.212	0.035300	0.31350	12.8 bis 14.4	1.600	2.01100	17.86	0.229-0.248

Konstante Streifenwiderstandswerte (Ω/m)

Breite Stärke	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

Constantan- und Manganin-Drahttisch

Ich habe dich nicht gesehen.		Nennwert der Abschnittsfläche ((mm)²)	Widerstand pro Meter (Ω/m)
Ich habe dich nicht gesehen.			6J12X		6J8X		6J13X		6J40X
Nennwert ((mm)	Toleranz		Nennwert (Ω/m)	Toleranz	Nennwert (Ω/m)	Toleranz	Nennwert (Ω/m)	Toleranz	Nennwert (Ω/m)	Toleranz
0.020	±0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	±0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	±0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	±0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	±0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	±0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%
